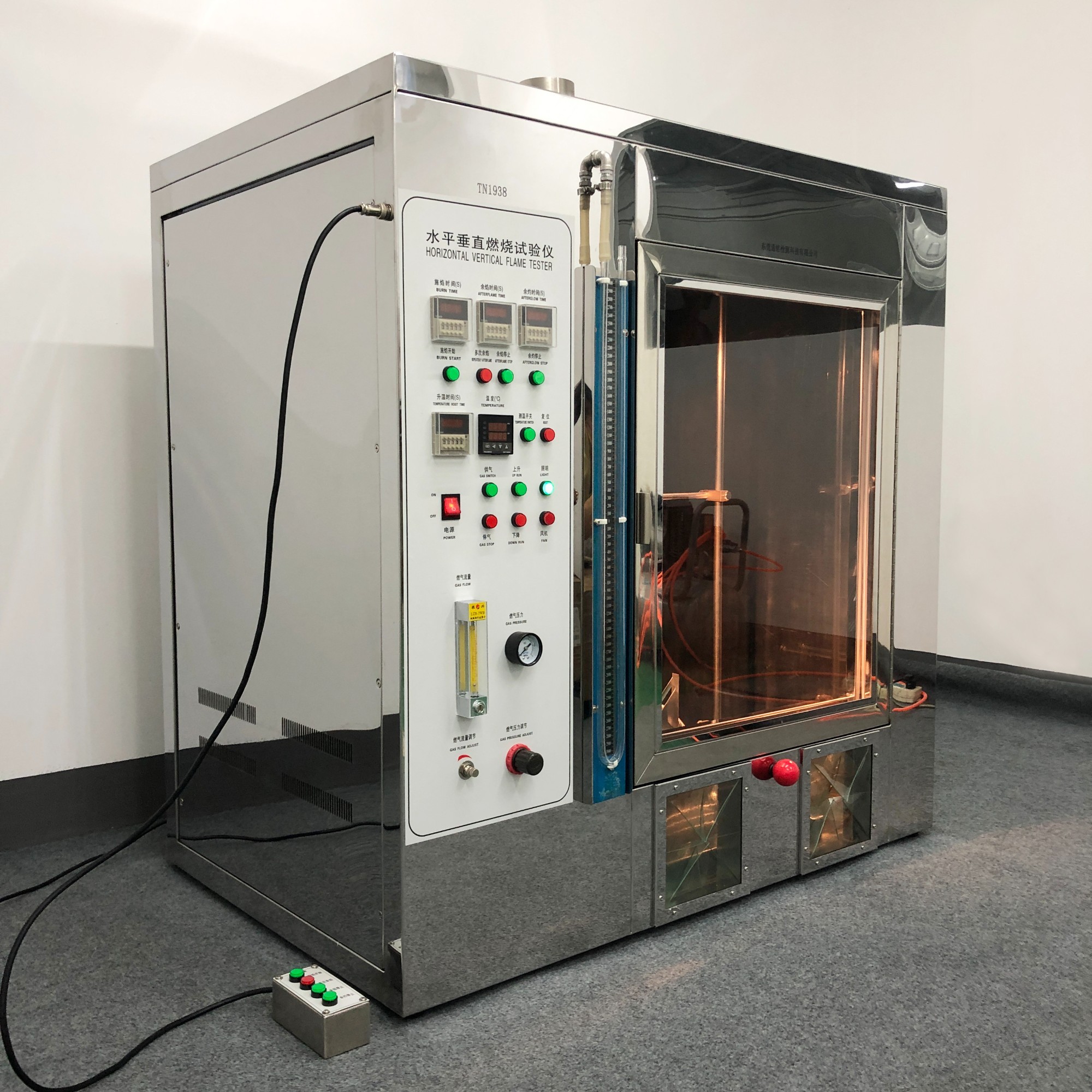

【儀器簡介】

主要參照UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T 5169-2008系列等標準采用規定尺寸的本生燈 (Bunsen burner) 和特定燃?xì)庠?( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈水平或垂直狀態的試品定時施燃若干次，以試品點燃、灼熱燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

主要針對 V-0 、V-1 、V-2 、HB 、5V 級材料的可燃性進行定級評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件(包括電線電纜）的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

【功能特性】

1.采用不銹鋼艙體和外接式控制面板設計、結構緊湊耐用，很大程度上滿足客戶需求。

2.超大艙門設計大大提高觀察角度，開關門結構新穎，開閉方便，節省空間，便于觀察。

3.艙內配置專用防爆燈，便于觀察試驗過程，操作安全。

4.自主研發控制程序，技術先進，性能穩定。

5.點火后電熱絲自動延遲斷電，保證測試的安全性。

6.獨有延時排風系統，機器停止運行后仍可持續排風。

7.配有水平燃燒夾具、垂直燃燒夾具，夾具采用優質導軌，均可上下、左右手動調節控制。

【技術參數】

1.燃燒器：內徑Φ9.5 mm±0.3 mm單氣體及內徑Φ12 mm±0.3 mm混合氣體本生燈各一個

2.試驗傾角：0°、20°、45°手動切換

3.火焰高度：20 mm±2 mm 到180 mm±10 mm可調

4.施焰時間：0~999.9 s±0.1 s可調

5.余焰時間：0~999.9 s±0.1 s，自動記錄，手動暫停

6.余灼時間：0~999.9 s±0.1 s，自動記錄，手動暫停

7.燃燒氣體：98% 甲烷氣或98% 丙烷氣(一般情況可采用液化石油氣代替)

8.流量壓力：通過流量表和壓力表控制

9.溫度測量范圍：0~1000 ℃

10.火焰溫度要求：從100 ℃±5 ℃升到700 ℃±3 ℃的時間在44±2秒及54秒±2秒之內

11.測溫?zé)犭娕迹害?.5 mm進口鎧裝（K型）熱電偶二條（雙測溫系統，V-0/1/2（50 W)及5VA/B(500 W)級別）

12.試驗背景：黑色背景

13.試驗過程：試驗程序手動控制，獨立抽風

14.電源：AC220V，50/60 Hz

15.工作室體積：至少0.75立方（可定制其他尺寸）

16.重量：90 kg

17.外形尺寸（W×D×H）：110×70×135 cm

【依據標準】

塑料水平法和垂直法燃燒性能的測定：UL，HB，GB/T 2408，IEC 60695-11-10，IEC 60707，ISO 1210；

50 W水平與垂直火焰試驗：UL 94，V0，V1，V2，GB/T 5169.16，GB/T 2408，IEC 60695-11-10，GB/T 5169.22，IEC 60695-11-4，ISO 1210；

500 W火焰試驗：UL 94，5VA，5VB，GB/T 5169.15，IEC 60695-11-3，GB/T 5169.17，IEC 60695-11-20；

薄軟塑料垂直燃燒測試：VTM-0，VTM-1，VTM-2，ISO 9773；

泡沫塑料水平燃燒測試：HF-1，HF-2，HBF，GB/T 8332，ISO 9772。
