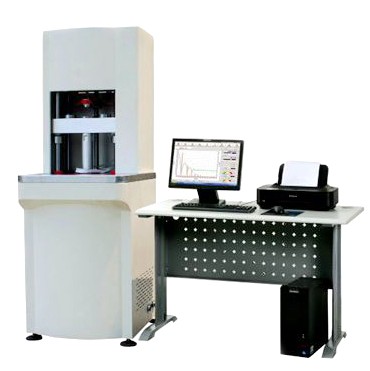

【試驗機簡介】

用于檢驗正規賽跑運動使用的運動鞋的中底所用的材料體系，確定其減震特性和快速?zèng)_擊力量-位移關系。是技術監督單位、運動鞋業生產商、商檢仲裁單位、科研院所等部門的理想檢測設備。

【功能特性】

1.采用品牌高靈敏性的壓電效應傳感器，進行力量測量，可以真實準確的抓取完整的力量數據。

2.采用品牌新型高速變形傳感器，能夠以高于現有物體測試要求2倍以上的實際有效反映速度，保證變形以u(píng)m為計量單位。

3.采用高速的信號處理系統，及時準確的抓取力量從零到達峰值時的微小時間，并通過曲線直接顯示出來。

4.采用最新的軟件程序，可對同一試件連續做多次循環測試，只對第26到第30個周期的資料進行統計和分析。

5.可以根據標準要求對本次測試的報告項目進行自定義設定，對測試曲線進行任意讀值，并帶有對曲線進行放大、縮小等瀏覽功能。

6.具有報告資料和曲線打印功能。

7.試驗機軟件測量系統實用﹑可靠﹑穩定﹑靈活﹑方便，可滿足標準上規定的多種測試要求。

8.數據處理方式、結果資料、試驗方案全部進行數據庫化管理。

【控制系統】

1.采用品牌計算機作為計算機控制，配合專用試驗軟件，完成整機試驗的設定、工作狀態控制﹑數據采集、運算處理、顯示打印結果等功能。

2.配有試驗機專用Windows XP系統，智能化軟件包，具有運行速度快，接口新穎、靈活穩定、操作簡單、功能全面的特點，可根據國家標準、國際標準或用戶提供的標準測量要求來判斷相關材料試件的相關性能參數，并對試驗資料進行統計和處理，然后輸出各種要求格式的試驗報告和特性曲線圖樣。

3.主畫面窗口功能:可由控制選擇表方塊或智能圖形接口或文字說明接口操控。

4.主菜單附設密碼保護設定：預防重要設定資料或測試結果被竊改或誤動，確保測試資料完整，也可防止非測試人員非法操作損壞主機。

5.內置機臺超負荷自動偵測記錄功能，有效降低人為疏失。

6.負荷范圍自動轉換，測試完成后自動定位顯示。

7.試樣規格設定包括:試樣名稱、試樣形狀、試驗位置(前掌或者后跟)、試樣厚度。且具有試樣規格一致化功能，不需重復輸入相同規格的試樣尺寸。

8.測試結果單位可任意選擇:kg﹑g﹑lb﹑N﹑kN﹑kg/mm²﹑kg/cm2﹑kg/m²﹑lb/in²﹑psi﹑mm﹑cm﹑MPa﹑min﹑m﹑%﹑e﹑sec等。

9.測試結果可重新分析﹑更換顯示單位﹑重新計算﹑修改圖形等。

10.操作時間自動轉換﹑自動變換圖形﹑無測試時間限制。

11.報告曲線及打印：

a.試驗報告內容包括：對5個系列的沖擊周期進行數據統計分析并對每一項自動求平均值(即循環測試中的第26至30次)。

b.峰值力量(FM)，單位為牛頓(或磅力)。

c.最大位移(DM)，單位為毫米(或英寸)。

d.加至產生峰值位移的最大能量(UM)，單位為焦耳(或英寸-磅-力)。

e.峰值力量之后的某一點的遲滯能量(UF)，單位為焦耳(或英寸-磅-力)，在此點上，力量等于零。

f.產生峰值力量的某一點上的時間(TM)，單位為毫秒；

g.標準化—峰值力量和位移；

h.標準化的峰值壓力(PM)，單位為兆帕(千牛/每平方米)(或磅力/每平方英寸)；

i.標準化的峰值應變(eM)；

j.HER (遲滯能量比率)；

k.標準化的平均剛度(Sm)，單位為牛頓/每毫米(或磅力/每英寸)；

l.峰值G；

m.其它報告項目可指定增設。

12.試驗報告格式包括：力量－位移，力量－時間，位移－時間坐標點顯示報告內容輸入﹑字形選擇﹑字形大小﹑顏色﹑單位選擇﹑圖形大小制作﹑圖形格式選擇﹑圖形背景顏色選擇﹑圖形曲線選擇等。

13.各種報告格式可自行制作存盤備用，可選擇單次測試打印及測試打印﹑曲線再現性打印等。

14.多功能易懂的測試曲線：從測試曲線中，使用者可容易的了解測試模式和試件規格.用鼠標局部放大測試曲線，放大倍數無限.測試曲線對應軸的刻度會隨著放大倍數同時變化。

15.多元化的報告畫面：簡易的報告格式設計，擁有完整多樣的報告項目設計，如字型、顏色、背景顏色、曲線位置等。使用者可以任意設定報告內容，自由定義測試項目并從整個測試結果中搜集統計資料。

【技術參數】

1.落錘重量：8.5 kg (5 J)；11.9 kg (7 J)

2.沖擊頭規格：頂部R角半徑為R=1.0±0.25 mm，頂部為圓形，直徑45 mm，重量小于0.2 kg

3.落下高度： 隨試件高度調節，每次測試高度50 mm

4.沖擊能量要求：5 J；7 J

5.測試速度： 每個周期2±1秒

6.荷重元容量：5000 lbf，采樣頻率大于1000 Hz

7.位移傳感器：0`100 mm，采樣頻率大于1000 Hz

8.電源：AC220V，50/60 Hz

9.外形尺寸：82×56×118 cm

10.重量：240 kg

【依據標準】

GB/T 24152，ASTM F1614(A法)，ASTM F1976，SATRA TM142 等
